Salutare. Astazi o sa ating o tema de care probabil multi sau confruntat. Cum sa ridici punctele 2D din ridicarea topo la 3D. ?
De exemplu avem o ridicare in care nici macar puncte nu avem, avem doar textul punctelor. Textul ca coordonate x si y sunt bune dar z-ul se regaseste in continutul textului. Autocad Civil rezolva foarte simplu aceasta problema.
In primul rand Civil o sa preia coordonata din continutul textului si o sa atribuie la Geometry ca si pozitie Z.
pentru acest lucru accesati, in AutocadCivil 3D, meniul Modify => Surface => Move text to elevation
sau scriem urmatoarea comanda in linia de comanda MOVETEXTTOELEVATION
Dupa care selectam punctele la care vrem sa adaugam cota Z din descriere si apasam enter
Acum apasati combinatia de la tastatura CTRL+1 pentru a deschide paleta de proprietati si observati ca jos de tot la Geometry cota Z are deja coordonate. Bineinteles trebuie sa selectati un text pentru a vedea proprietatile.
Acum aceste texte noi trebuie sa le convertim in ridicare, defapt Civil trebuie sa creeze o suprafata din texte nu?

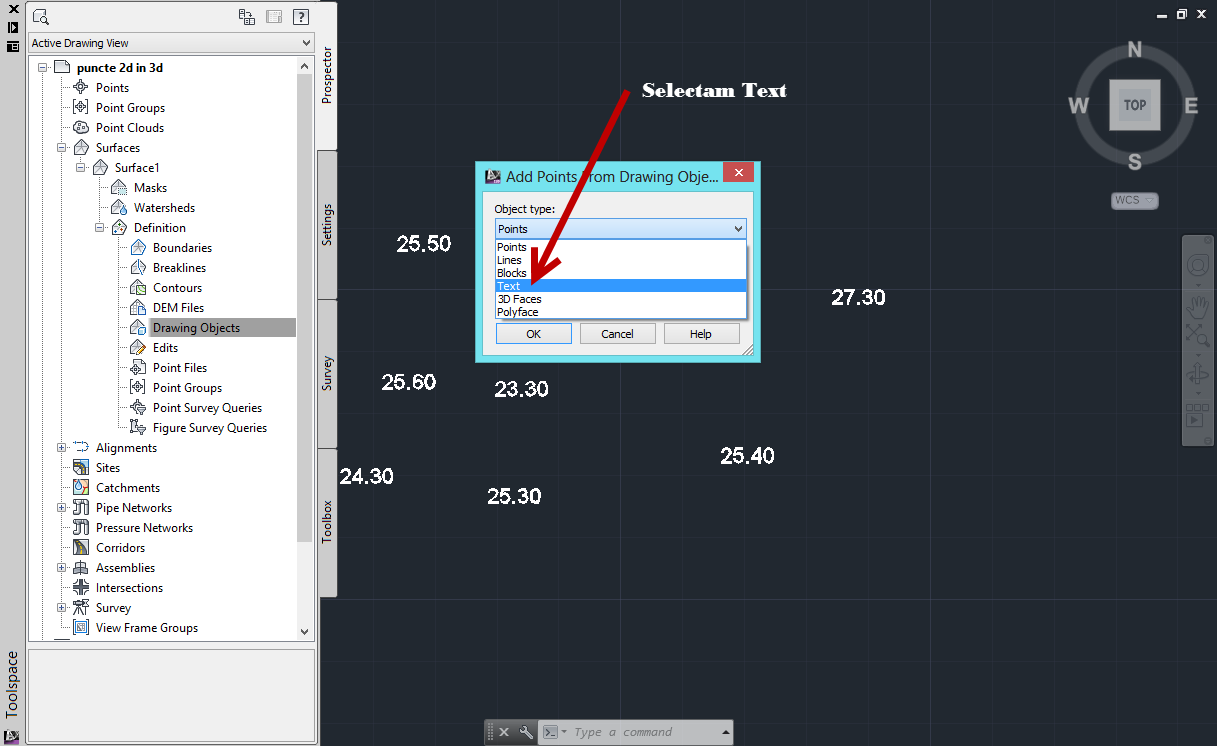

In continuare Cream o suprafata in Civil, probabil stiti deja cum se creaza, si la surface => definition facem click dreapta pe Drawing Object si selectam add. Din meniul derulant selectam Text si click pe ok.
Selectam punctele si apasam tasta Enter.
Si in final noi am obtinut o suprafata creata doar din text care avea ca continut cota Z.
